Tuning Dreamcast : led dans port pad

Comment mettre des leds dans les port pad ?

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

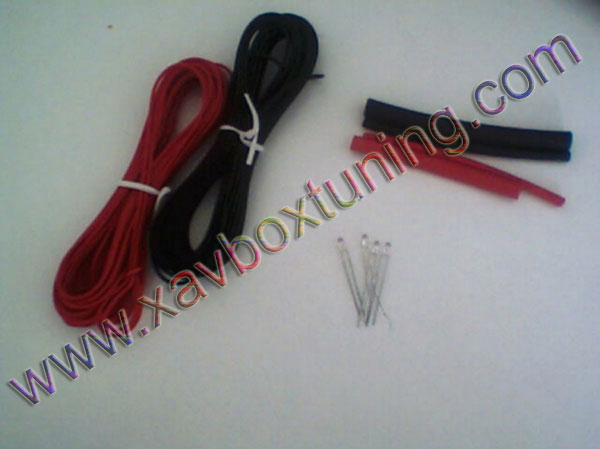

Matériel nécessaire :

4 leds 3mm haute luminosité (j’utilise des bleues)
Du fil électrique
Un pistolet à colle
Un fer à souder et de l’étain
De la gaine thermorétractable ou du scotch d’électricien
Une pince coupante

1. Démontez votre Dreamcast (voir autres tutos)

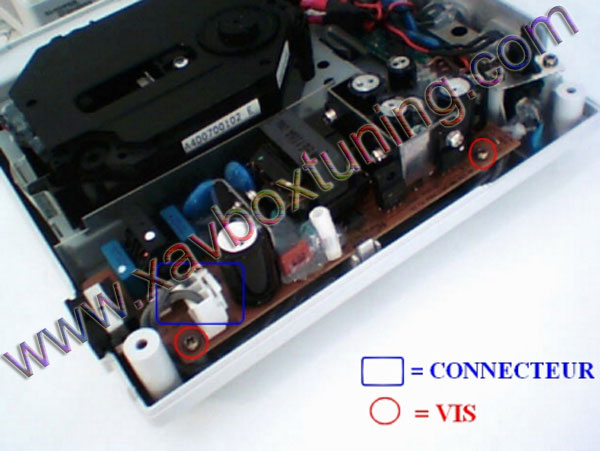

2. Démontez la carte d’alimentation. Il faut d’abord déclipser le connecteur et ensuite enlever les 2 vis. Tirez la vers le haut pour la faire sortir.

3. Préparation des fils : (j’utilise du rouge pour le + et du noir pour le - ) Il faut pour chaque couleur 1 morceau de 10cm et 4 morceaux de 5cm. Dénudez les fils avec une pince à leurs extrémités.

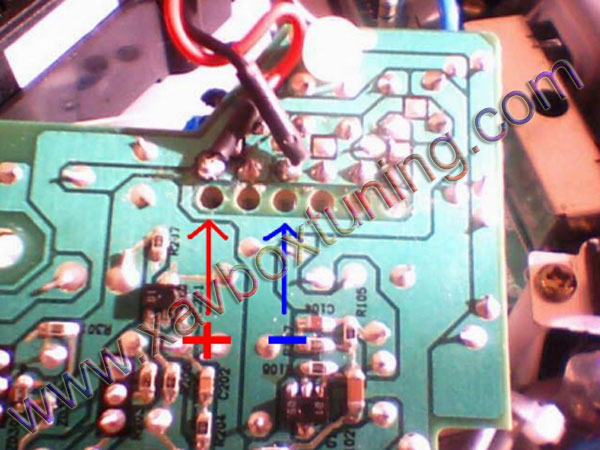

4. Au dos de la carte d’alim il y a 6 trous alignés avec des points de soudure au dessus. Soudez le fil + (10cm) sur le premier point de soudure en partant de la gauche. Le fil – (10cm) doit être soudé sur le 3eme point en partant de la gauche. Ensuite remontez la carte en n’oubliant pas de rebrancher le connecteur et de remettre le cache en plastique dessous.

5. Au bout du fil + de 10cm soudez les 4 morceaux de fil de 5cm. Faites pareil pour le –

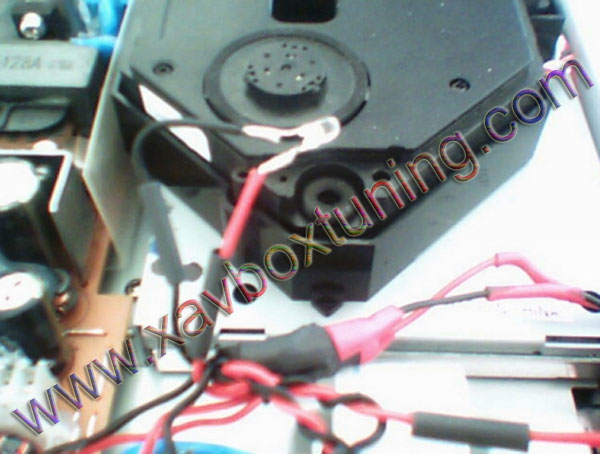

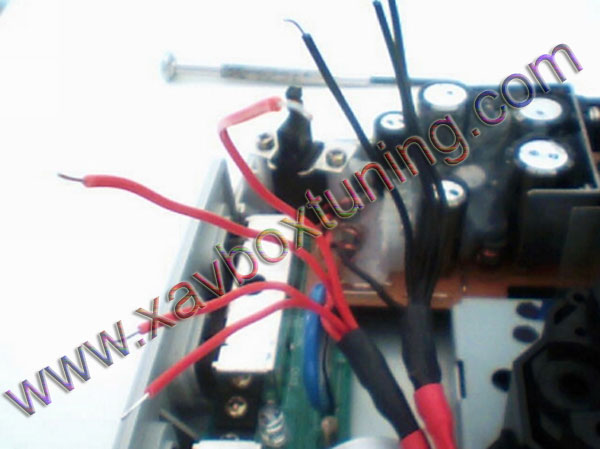

Le montage doit ressembler à ça :

6. Regroupez les + et les – ensemble et soudez les leds. (le + d’une led est la patte la plus longue) Pensez à raccourcir les pattes des leds et à isoler les soudures avec de la gaine thermorétractable ou du scotch pour éviter les courts-circuits.

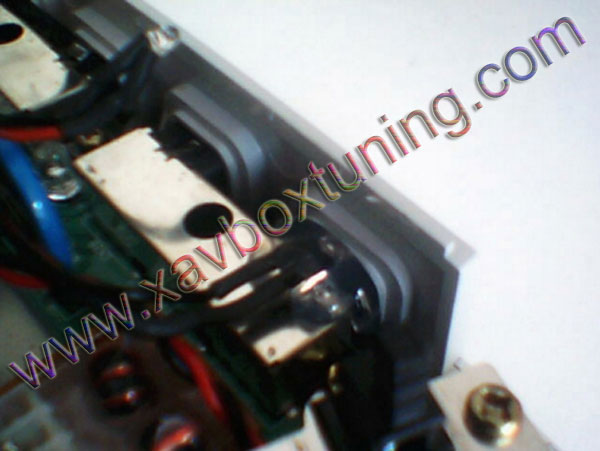

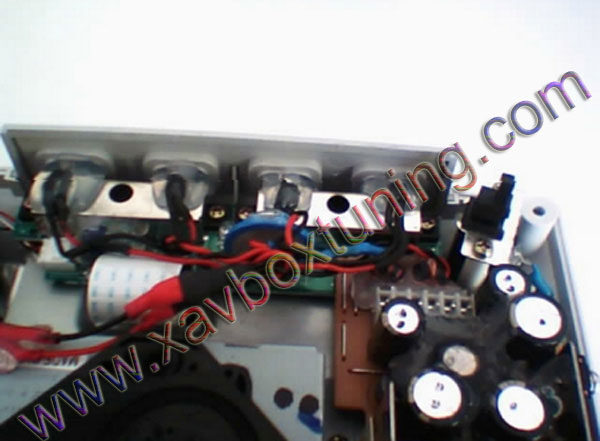

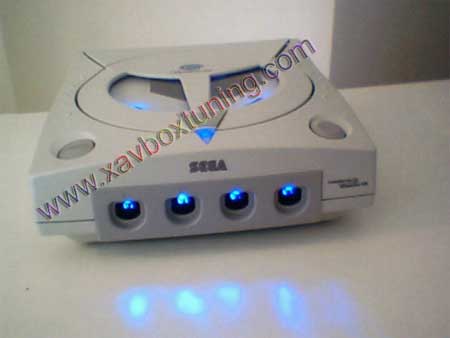

7. Placez maintenant vos leds de manière à ce qu’elles éclairent à travers le petit trou qu’il y a entre le capot en métal et le plastique et envoyez un point de pistolet à colle . (Avant de coller, vérifiez quand même que tout marche correctement)
