Tuning PS2 : ventilateur 80 mm

Installation d'un ventilateur 80 mm sur PS2

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

Voici comment placer et brancher votre ventilateur 80x80 mm derrière votre ps2.

Matériel necessaire :

Une Ps2
Un ventilateur de PC 80x80 mm 12v [avec un néon]
Un tournevis cruciforme
Un tournevis plat
Un micro tournevis plat
Quelques vis
Un fer à souder + étain
Quelques bouts de fils électriques
Un cutter

Installation du ventillateur 80 mm :

Le but est de fixer et brancher un ventilateur avec un néon sur l’alimentation de la ps2. Il faudra donc enlever le ventilateur d’origine.

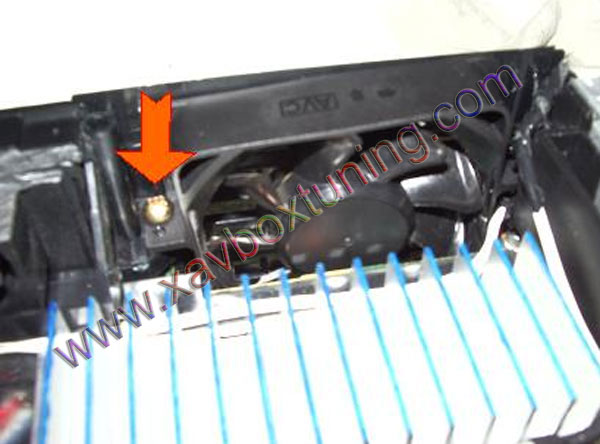

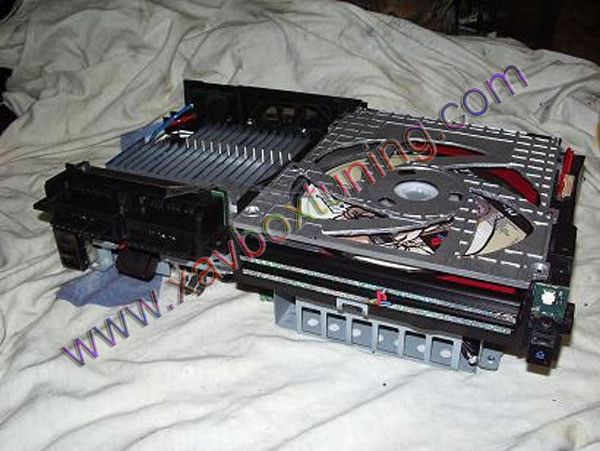

> Voici le ventilo d’origine qu’il faudra enlever. Commencez par dévisser la vis à coté du ventilo.

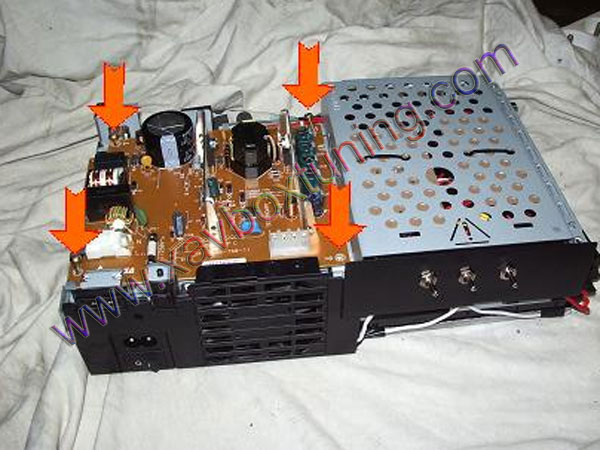

> Retournez la ps2 comme ceci. Dévissez ensuite les 4 petites vis sur le circuit imprimé.

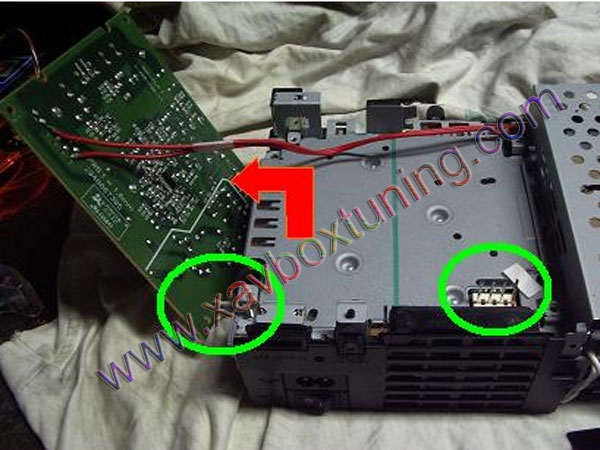

>Retirez ensuite le circuit suivant la flèche en faisant attention à ne pas casser les petites pattes en fer [12v] et en ne tirant pas sur les 2 fils de l’alimentation 220v.

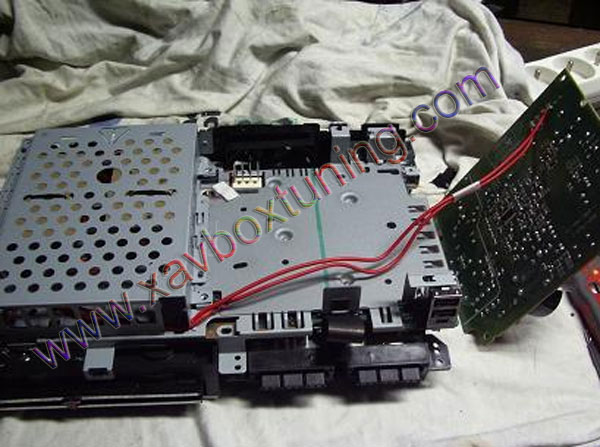

> Retournez la ps2 de façon à voir le ventilo. Les 2 fils rouges [12v] que j’ai soudé devront être branchés sur le nouveau ventilo et sur le néon de ce ventilo s’il y en a un. [voir tuto comment brancher un néon sur ps2]

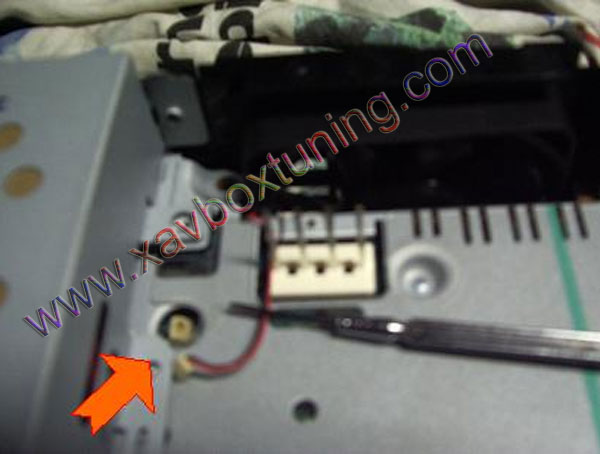

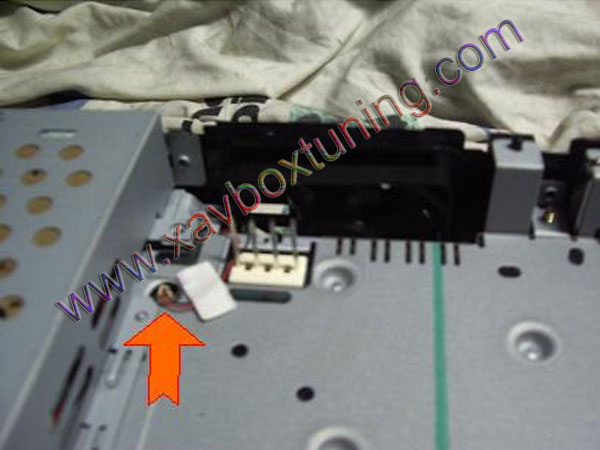

>Voici maintenant la partie la plus difficile : il faut retirer le petit branchement de l’alimentation du ventilo d’origine [fils rouge et noir] à l’aide d’un micro tournevis plat. Attention, c’est très fragile. Vous pouvez retirer la plaque en plastique pour vous faciliter la tache.

> Après l’avoir déconnecté, cette petite fiche ne vous servira plus à rien car c’est du 7 volts.

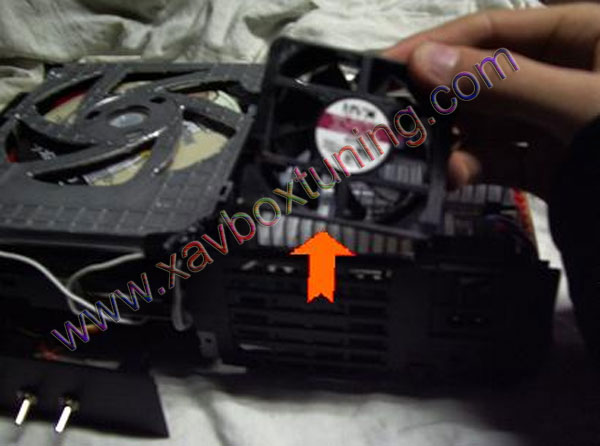

>Vous pouvez maintenant retourner la ps2 comme au début pour sortir le ventilo de son emplacement.

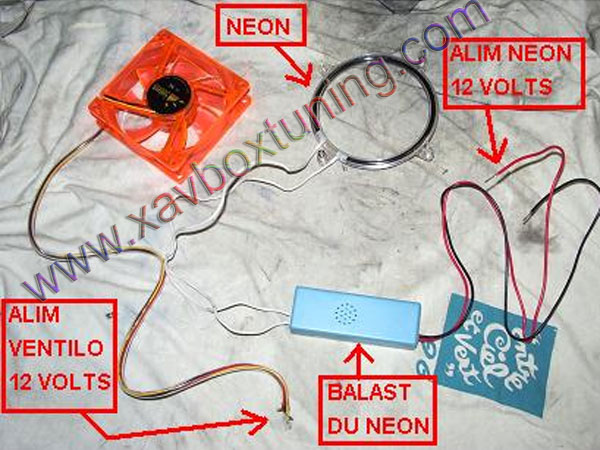

> Voici le ventilo et le néon que nous allons placer. Le ventilo possède 3 fils [noir rouge jaune] on va utiliser seulement le rouge + et le noir

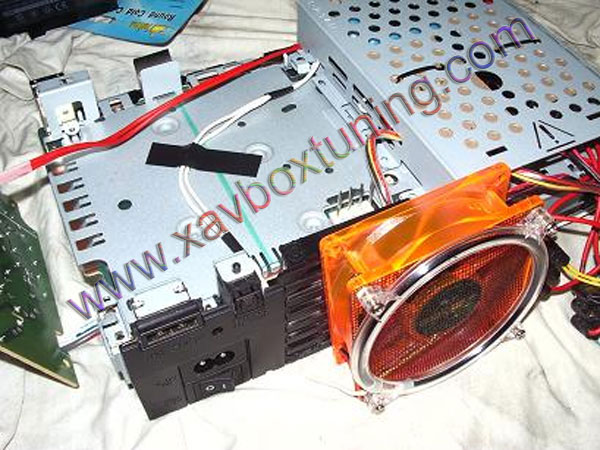

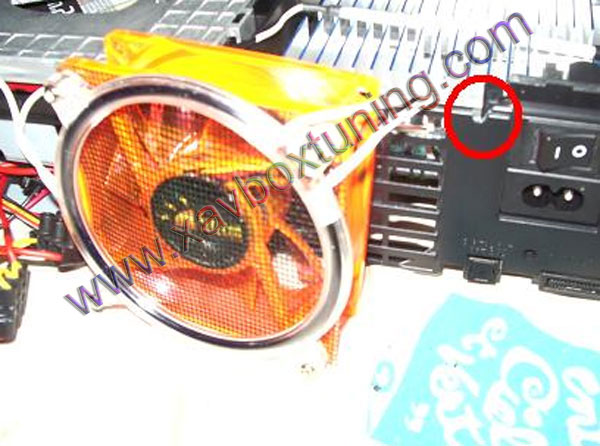

>Placez le ventilo juste devant la grille de l’ancien ventilo mais à l’extérieur de la ps2.

Regardez précisément l’endroit ou vous avez l’intention de placer le ventilo pour pouvoir creuser un petit trou dans le plastique de la coque de la ps2 avec un cutter et faire passer les fils du ventilo et du néon à l’intérieur de la ps2. Vous pouvez remettre la coque du dessous pour vous aider.

>Placez les fils dans le trou et passez-les de l’autre coté de la ps2.

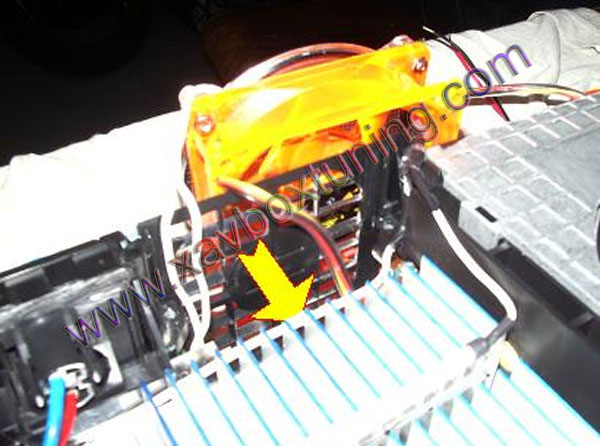

>Faites passer les fils pour le branchement en dessous du circuit électrique pour les faire passer par les trous de la cage à droite. C’est là que l’on va y mettre le balast du néon.

N’oubliez pas de bien fixer les fils avec du scotch et de bien les isoler pour éviter un court circuit, il y aurait un risque que la ps2 chauffe ou grille !

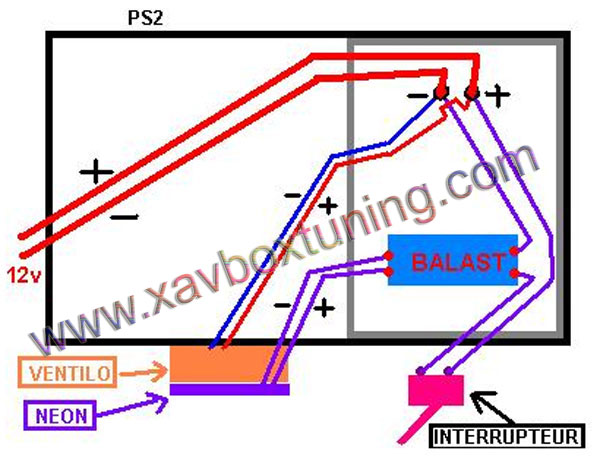

>Voici le branchement. Attention aux polarités + et - . N’oubliez pas d’isoler les fils !!
Vous pouvez mettre un interrupteur pour arrêter le fonctionnement du néon quand vous le souhaitez. Ne mettez pas d’interrupteur pour le ventilo car il doit absolument tourner lorsque la ps2 fonctionne.

>Vérifiez bien le branchement les fils et testez ensuite le bon fonctionnement du ventilo et du néon avec son interrupteur.
Ne touchez à rien lorsque le ps2 démontée est en fonctionnement sous peine de vous électrocuter !

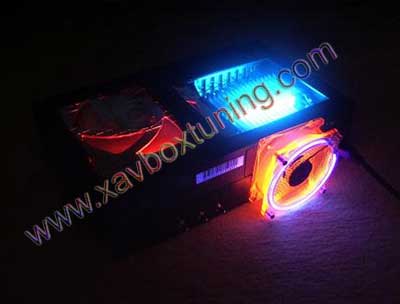

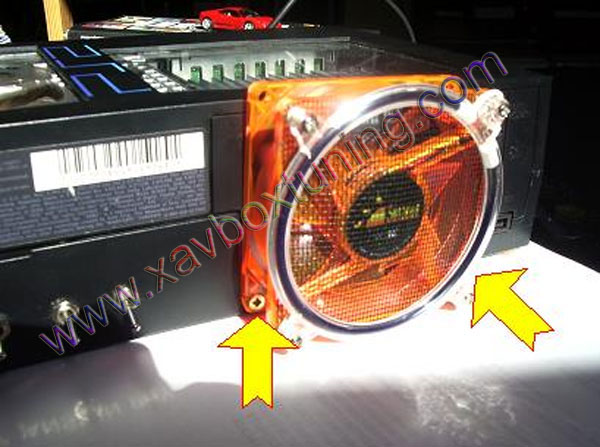

> Si tout fonctionne, vous pouvez remontez la ps2 correctement. Il vous reste à trouver un moyen de fixer le nouveau ventilateur.
Moi j’ai pu mettre 2 vis pour le fixer contre la ps2. Vous pouvez aussi mettre de la colle ou autre chose de ce genre.
