Installer des leds sur les port pad de la xbox
En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !
Matériel necessaire :
- Pince coupante
- Fer à souder.
- Étain.
Matériel conseillé :
Installation leds port pad :
Voici comment montez des leds dans les ports pads xbox.
Pour construire ce "circuit", il faut:
- des leds (j'ai utilisé une 5mm blanche/ 3,5V/20mA/ 8000mcd).
Étapes pour mettre deux leds dans un controller.
Etape 1

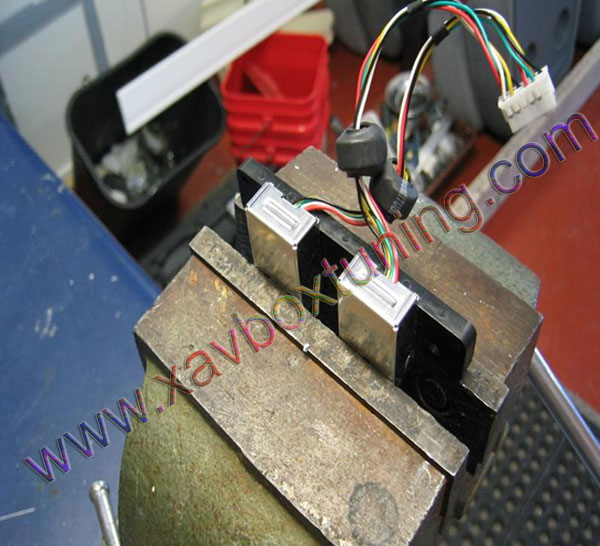

Ouvrir la xbox, dévisser les ports manettes et les débrancher.
Etape 2

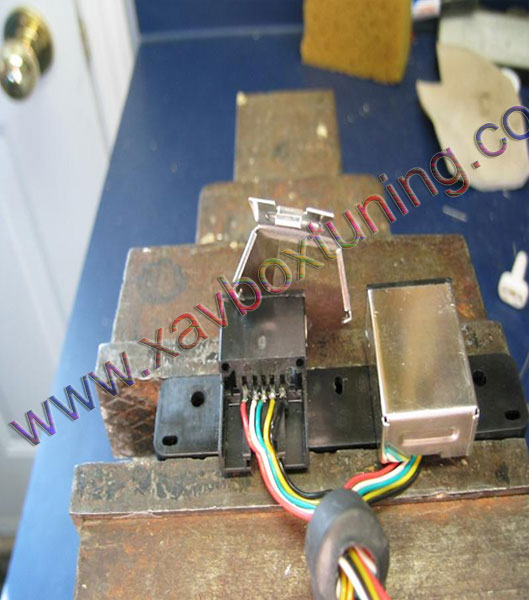

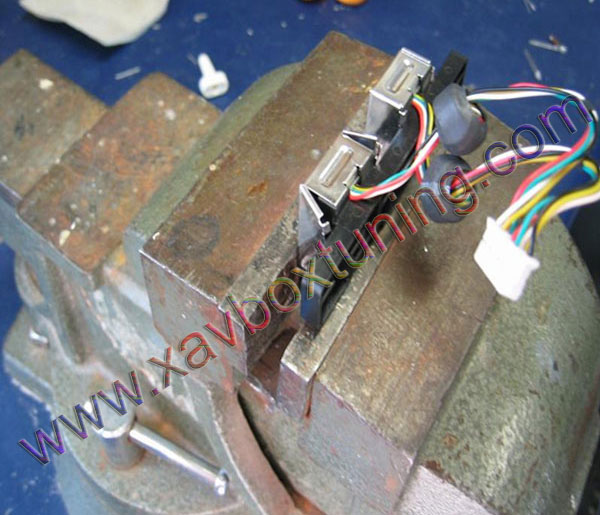

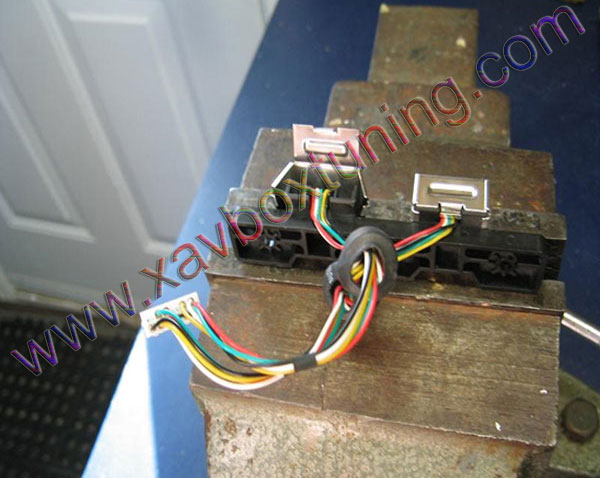

Essayer de stabiliser le port manette.
Etapge 3
À l'aide d'un petit tournevis ou de votre ongle, éloignez les cotés.
Etape 4 :

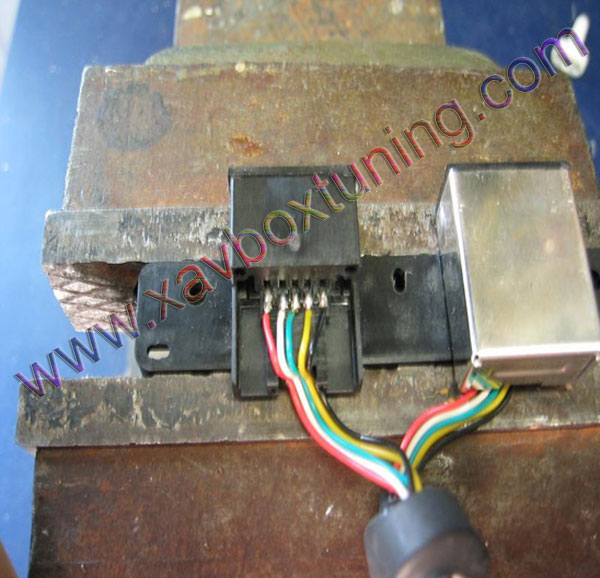

Relevez le panneau arrière afin de découvrir les fils.
Etape 5 :

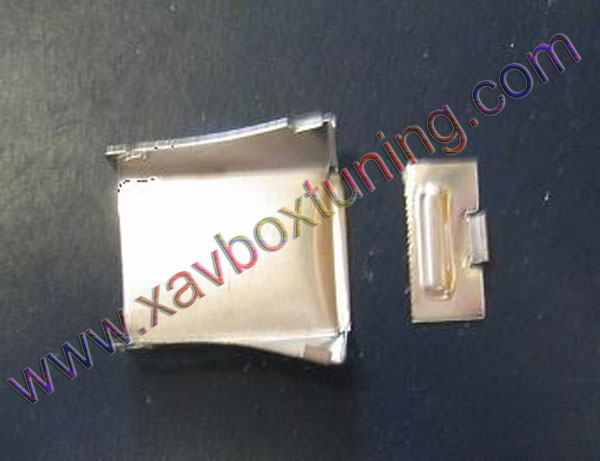

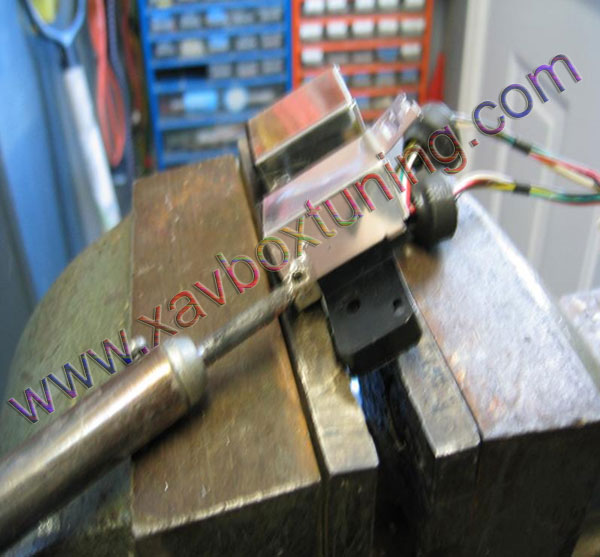

(Conseillé) Dessoudez la partie frontale afin de pouvoir l'enlever plus facilement. (Seulement si vous voulez remettre le "capuchon" de métal).
Résultat :
Etape 6 :
(Facultatif) À l'aide de ciseau à fer, coupez le "panneau" frontal pour faciliter l'insertion de la led.

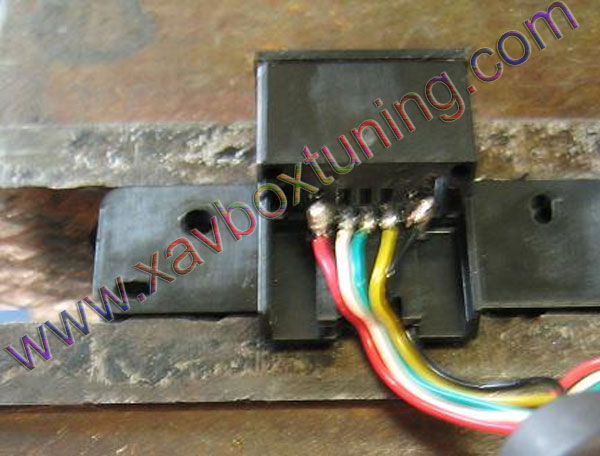

Vous devriez voir le fil noir à droite (qui se trouve à être le ground) et le fil rouge à gauche (qui est la borne positive +).
Etape 8 :
(Facultatif) Je conseille fortement de rajouter une bonne quantité d'étain sur les deux bornes car ça va faciliter la manoeuvre suivante.
Etape 9 :
vocabulaire : cathode + ; anode –

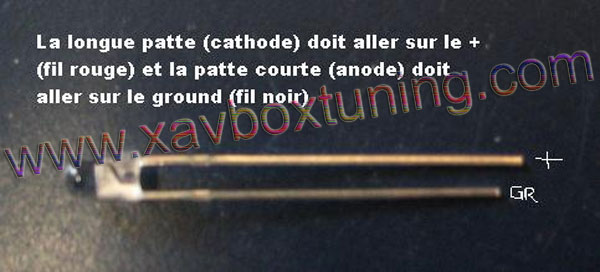

Voici une led. La cathode va se brancher sur la borne positive et l’anode va se brancher sur le ground.
Etape 10 :

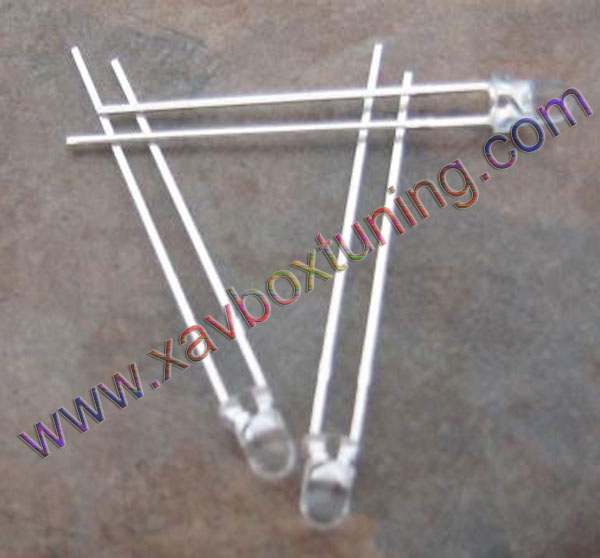

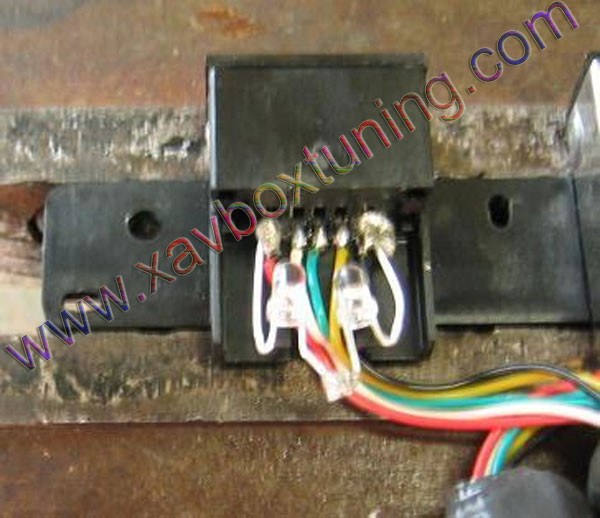

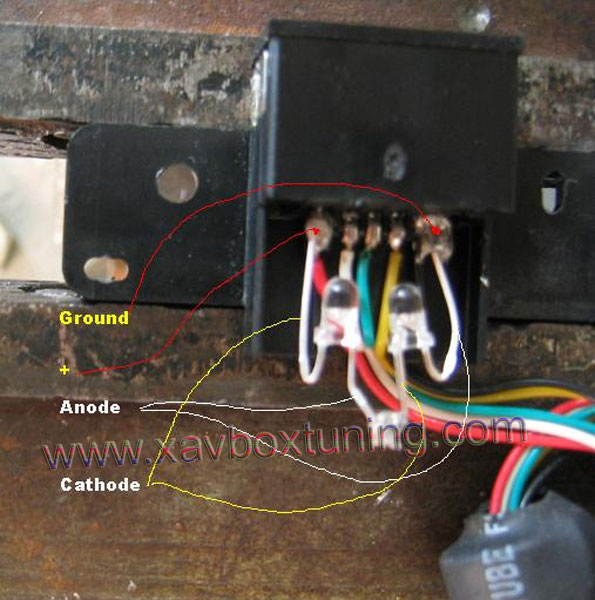

Commencez par courber la cathode afin que la lumière éclaire vers l’avant et que la cathode pointe aussi dans cette direction. La souder sur la borne positive. Même chose pour la deuxième led sauf que c’est l’anode que l’on branche sur le ground. Ensuite, soudez l’anode de la led de gauche sur la cathode de la led de droite.
Etape 11 :

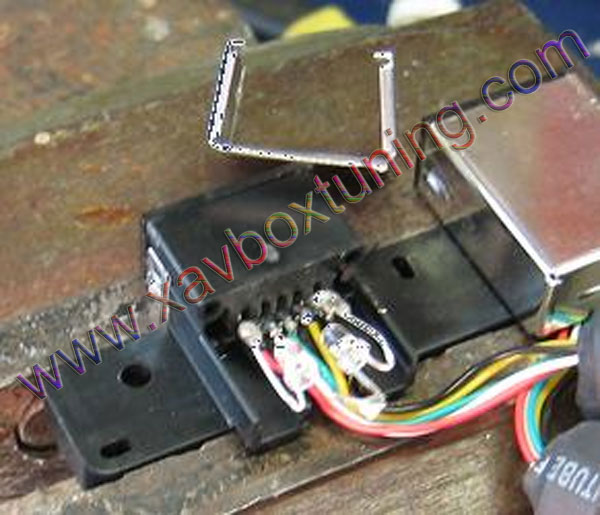

Repliez les cotés afin qu’ils referment étroitement.
Etape 12 :

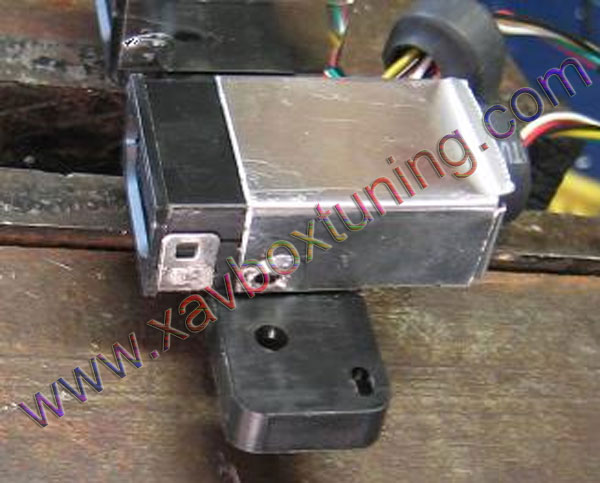

Il ne reste plus qu’à remettre le panneau de métal.

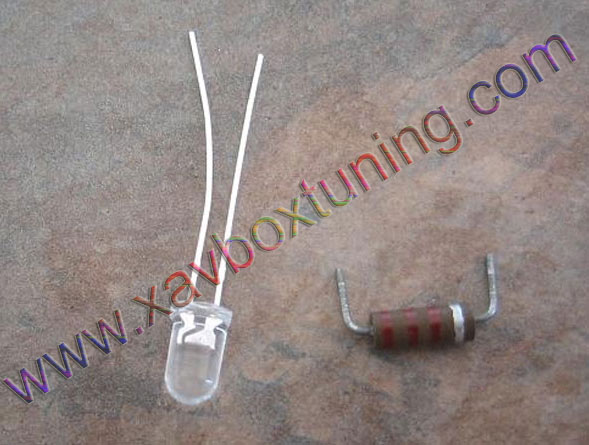

Étapes pour ne brancher qu’une seule led et une résistance
Étape 1->9 = même chose 10 ème étape :

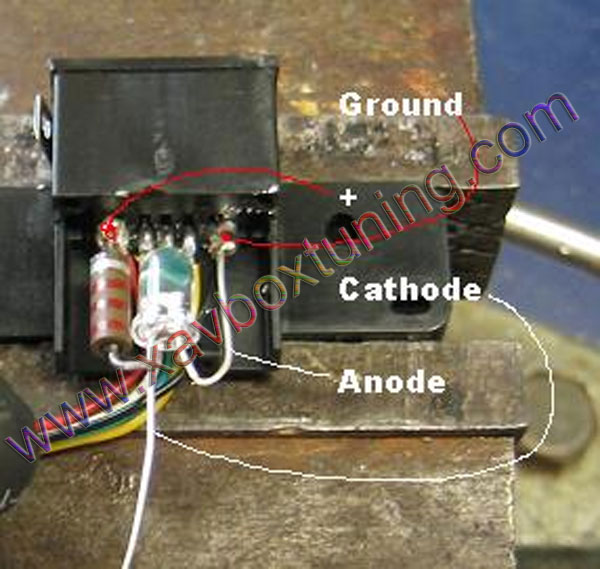

Commencez par souder la résistance sur la borne positive (une résistance n’a pas de sens). Après, soudez l’anode (la patte courte) sur le ground (fil noir). Il ne reste plus qu’à relier la résistance et la led.
Étape 11->12 = même chose.

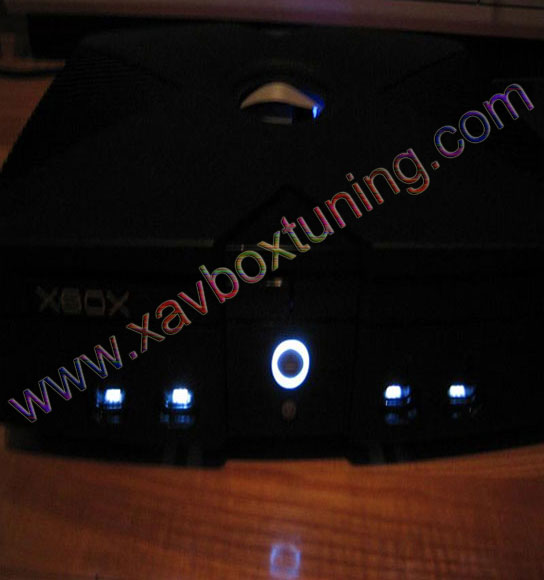

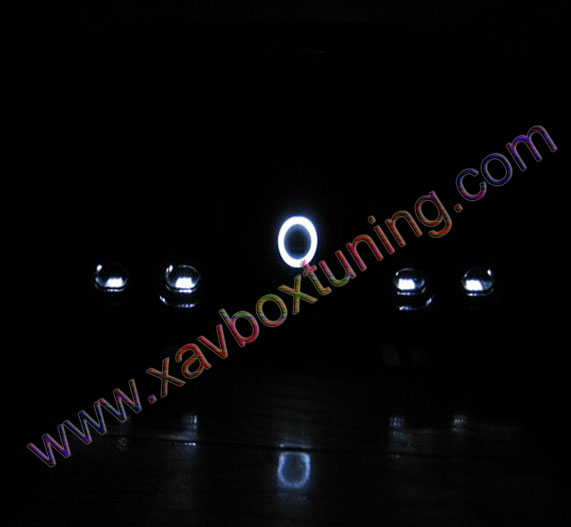

Voici le résultat final.
Tuto réalisé par Daymon80 pour XavboxTuning.com
|
