Branchement du X-Light

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

Merci à Jeux-Et-Console pour le X Light envoyé en test pour le site

Branchement du X Light :

Tout d'abbord, regardez le tuto pour le démontage de la xbox

Pour brancher vôtre X-light, vous allez avoir besoin d’un système pour lequel vous aurez le choix.

Dans tous les cas, le principe reste le même :

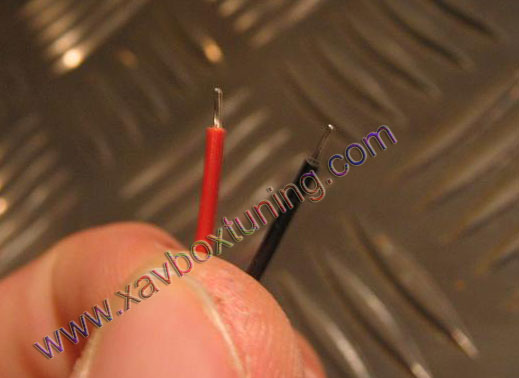

Le X-light est composé de deux fils :

• Un rouge : +5V
• Un noir : sa masse ( - )

Ces deux fils doivent être branchés sur la prise qui alimente le disque dur, de la façon de vôtre choix.

Plusieurs choix s’offrent à vous :

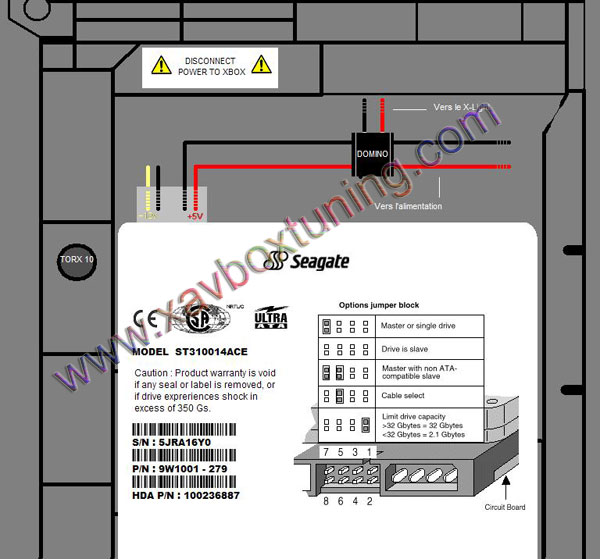

Une installation avec un domino, où vous devrez couper à même hauteur, le fil rouge, et le fil noir de l’alimentation du DD ; les dénuder, et pour finir les enficher dans le domino.
Puis il ne restera plus qu’à rajouter à ce système les deux fils du X-light.

/ !\ Attention à bien faire correspondre les couleurs / !\

• Rouge avec rouge
• Noir avec noir

Ce montage se destiné aux moins bricoleurs, puisque aucun matériel de soudure n’est nécessaire, il suffit juste de visser. Néanmoins, ce montage est moins facilement démontable.

Deuxième solution, et certainement la meilleure : utiliser un dédoubleur molex.

Ca se trouve dans tous les magasins d’électroniques.

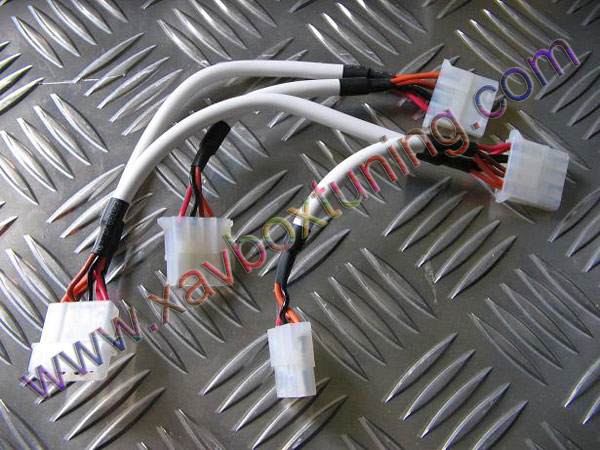

Un dédoubleur molex ressemble à ça :

Si ce n’est que celui-ci est prévu pour plus d’équipement électronique.

Une fois le dédoubleur branché à vôtre disque dur, vous aurez deux prises, l’une se branchant sur la prise d’alimentation basique, l’autre se branchant sur le X-light

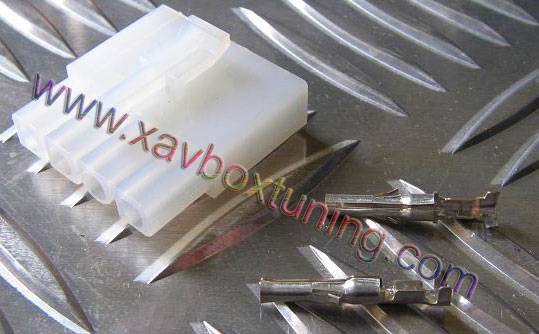

Cependant, vous devrez acheter pour quelques centimes ce petit accessoire :

Il permet de transformer les deux fils du X-light en une prise molex.

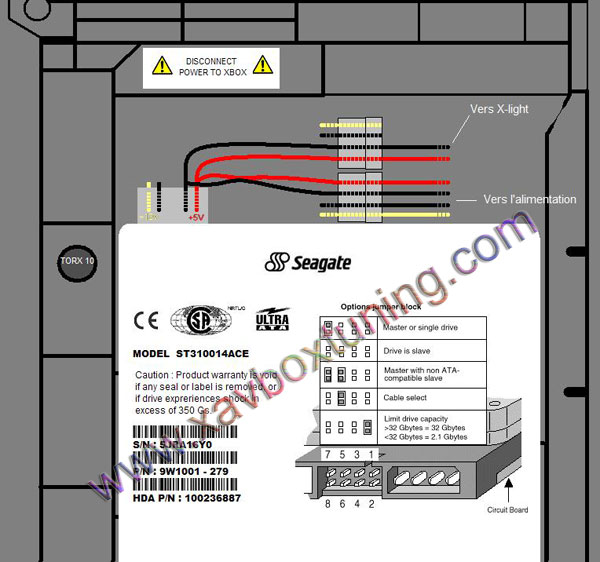

Voici le schéma global :

Petite astuce : si vous le désirez, vous pouvez installer un interrupteur sur le fil rouge du X-light, afin de pouvoir l’éteindre (pour regarder un divx par exemple ;-) )

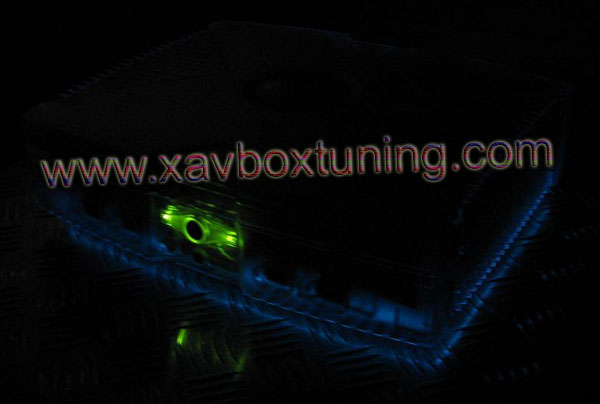

Voilà, vous n’avez plus qu’à refermer votre xbox, fin du test

Si vous avez des questions, pensez au forum.

Tuto réalisé par Tintin76 (ex. modérateur du Forum)
