Installer un écran LCD en façade
En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !
Ce tutorial vous explique comment mettre un ecran LCD en facade de votre xbox.
Matériel necessaire :
- Une Dremel,
- Un Cutter
- un ecran LCD ( special xbox )
Niveau de difficulté :
Installation de l'écran LCD :
Nous allons pouvoir commencer.
Démontez votre façade Xbox. Modification de l'affichage à cristaux liquides 20*4 pour l'adapter dans votre Xbox.

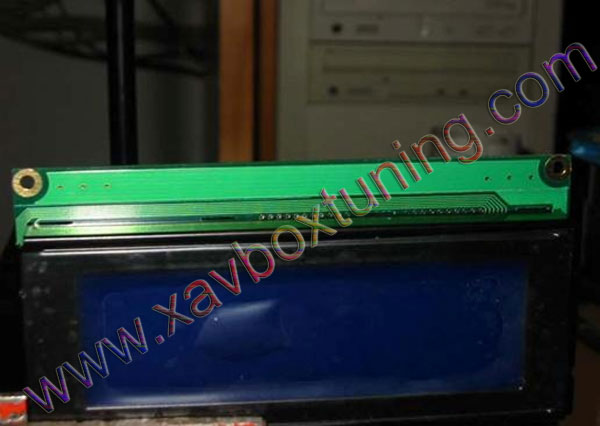

Vous devez poncer la carte du LCD, pour lui permettre de s'adapter dans votre Xbox. Comme vous pouvez le voir il y a 6 petites pistes sur la carte LCD.
Vous devez poncer la carte vers le bas jusqu'à ce que vous atteigniez le chemin de 5mm dès le début des 6 petites traces.
Vous pouvez également voir que j'ai marqué la carte avec un scalpel ainsi je sais où poncer.

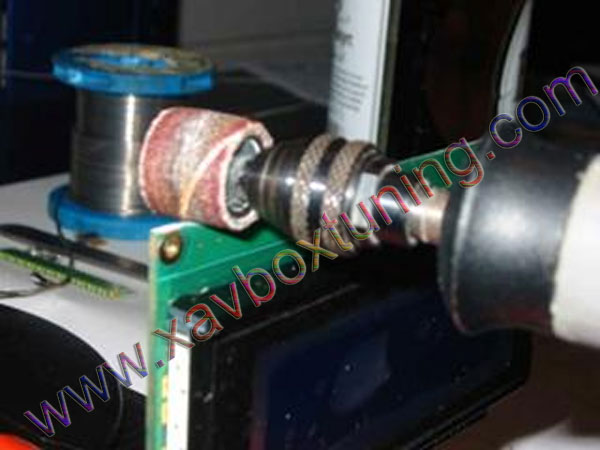

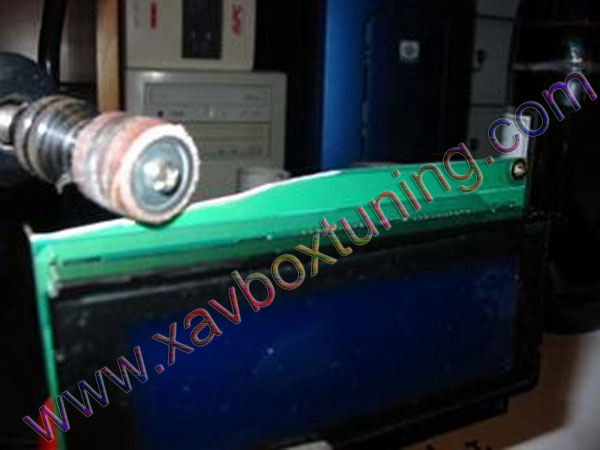

Au début, poncez lentement pour en enlever très peu à la fois,
Continuez sur toute la longueur de la carte LCD comme sur cette photo:
Poncez jusqu'à l'extension 0.5mm au dessus des 6 pistes.

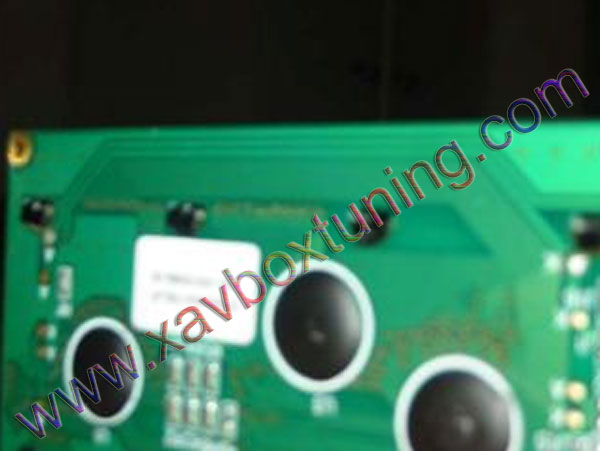

Employez alors votre Cutter pour nettoyer les bords de la carte LCD. L'image ci-dessus est le dos de l'affichage à cristaux liquides.

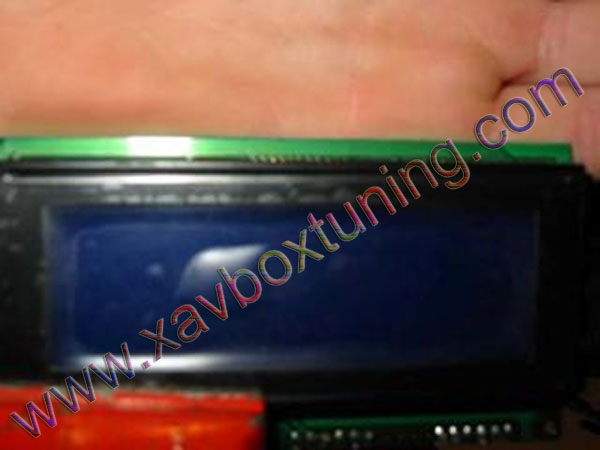

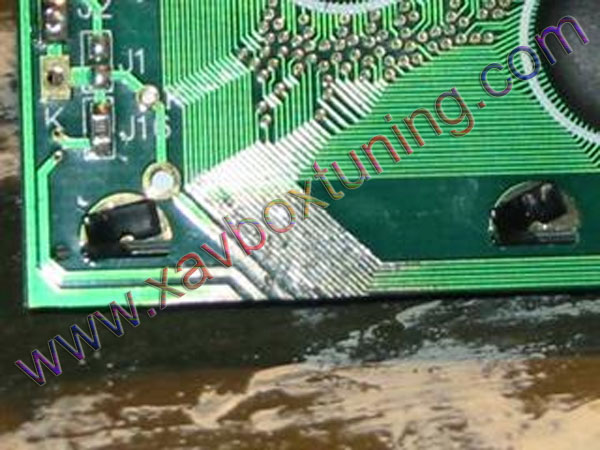

Vous devez donc vous retrouver après avoir poncé, exactement à ras des 6 pistes comme sur cette photo :
Voilà maintenant, votre écran LCD est beaucoup plus petit, car nous avons enlevé les parties qui ne servaient à rien. Nous allons pouvoir passer à la découpe de la coque.
Voici votre façade Xbox :

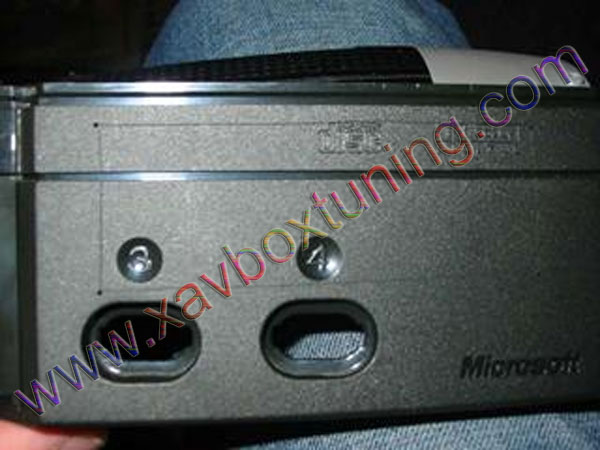

Faites un traçage sur la face avant de votre façade. Vous pouvez juste voir les marques sur l'avant de votre façade.

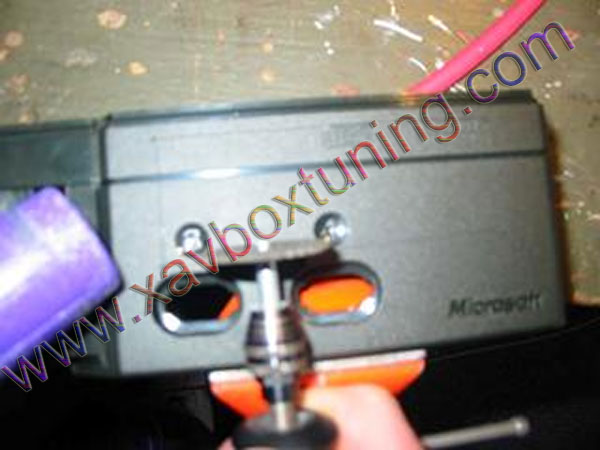

Forez 4 trous de 1mm sur chaque coins. Ensuite, à l'aide de votre Dremel découpez le tout.

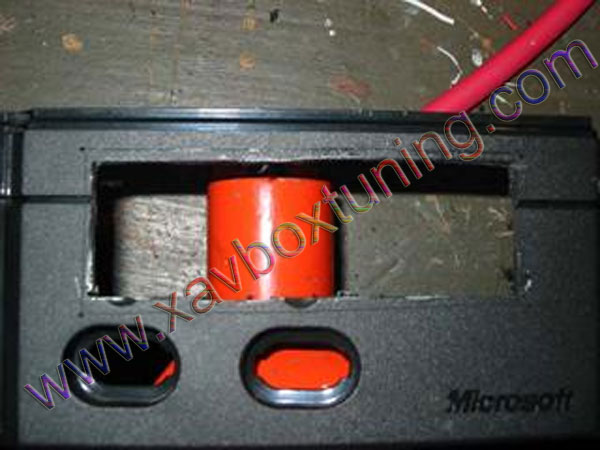

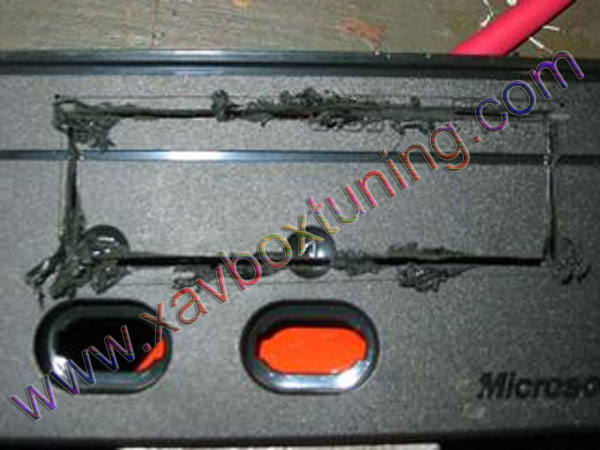

Voilà ce que vous devriez avoir une fois votre découpe terminée.

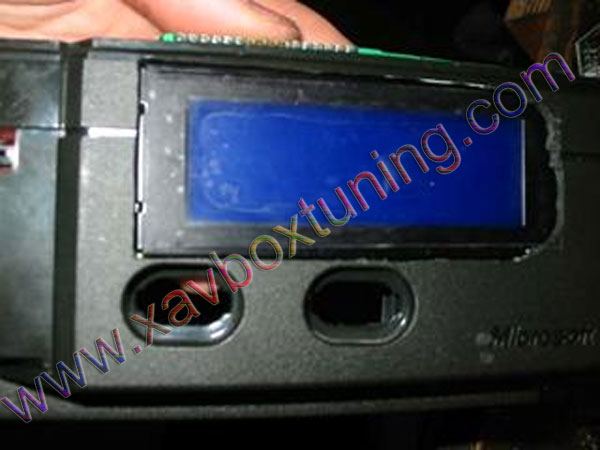

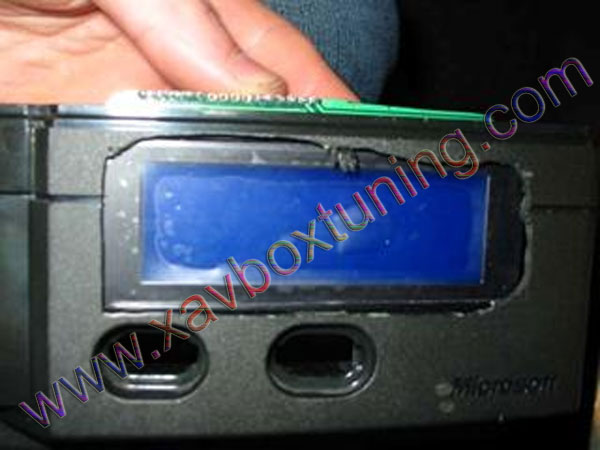

Maintenant, placez votre écran LCD derrière pour voir ce qu'il faut encore découper.
Découpez encore, jusqu'à ce que vous trouvez la taille exacte pour votre LCD
Faites la finition avec votre Cutter.

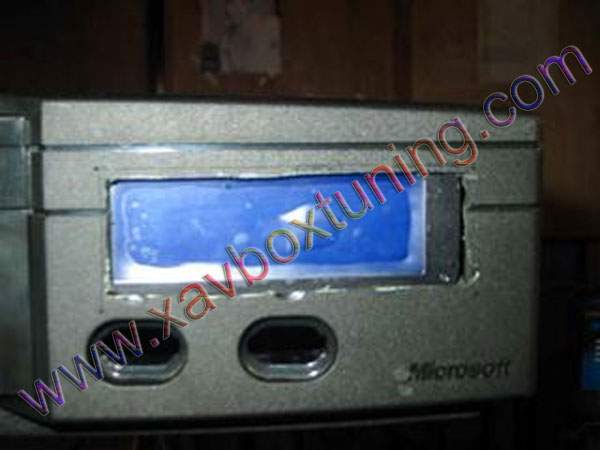

Voilà c'est déjà beaucoup mieux.

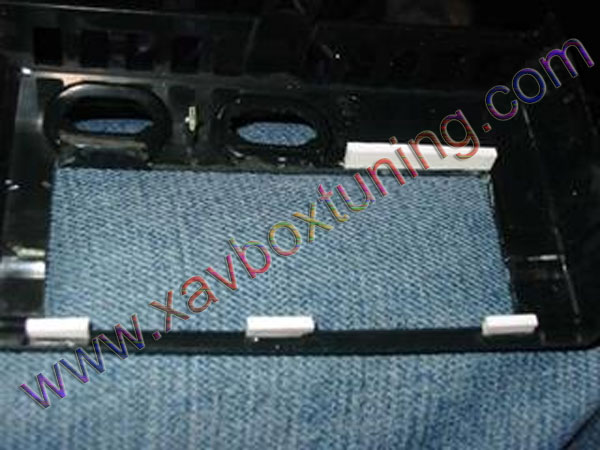

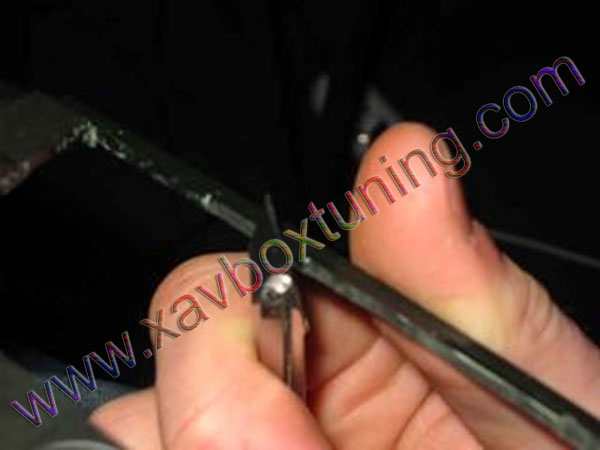

Il faut maintenant créer des petites pattes pour que votre écran LCD puisse tenir. Prenez une petite patte en plastique.
Faites comme ceci:
Etape suivante :

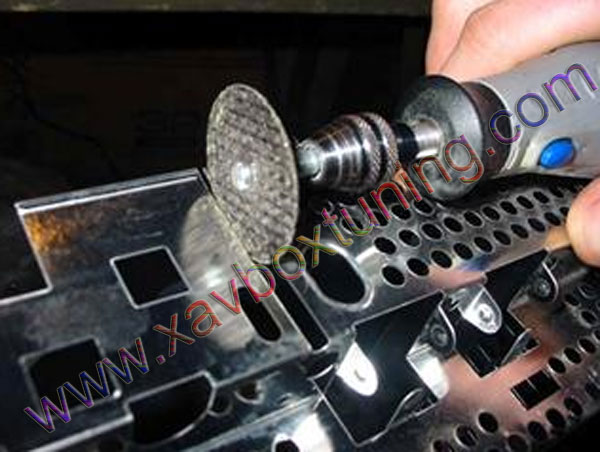

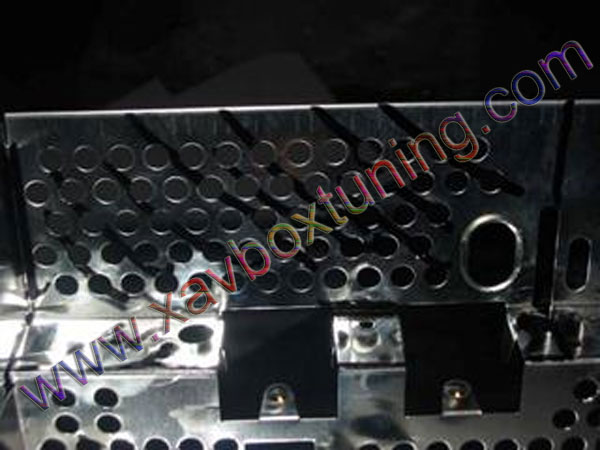

Il ne faut pas oublier de découper l'alu qui se trouve derrière votre façade, sinon vous allez avoir un souci. Prenez votre coque en alu.
Et faites la découper avec votre Dremel pour que votre LCD ne sois pas gêné par celui-ci.

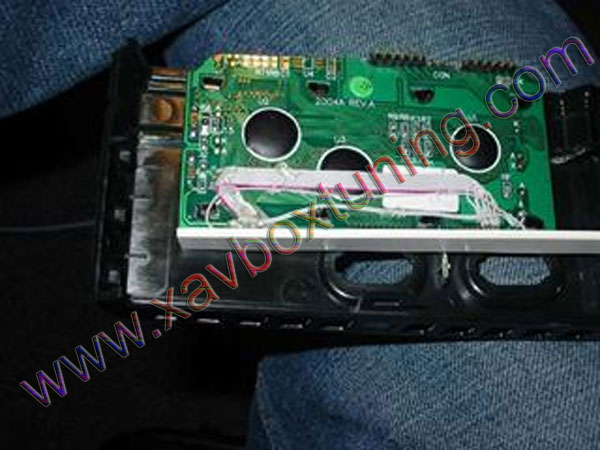

Comme vous avez pu le constater sur cette photo, après que le LCD soit modifié,

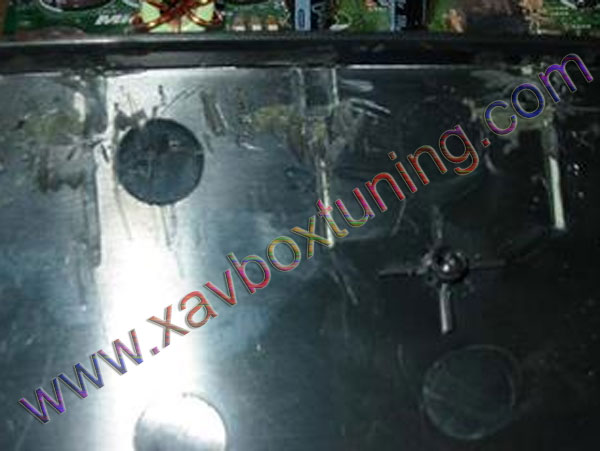

la Carte LCD dépasse un peu de votre Xbox. Donc prenez votre capot Xbox (le dessus). Puis enlevez toutes ces petites pattes qui ce trouvent au dessus du LCD. Comme sur cette photo:

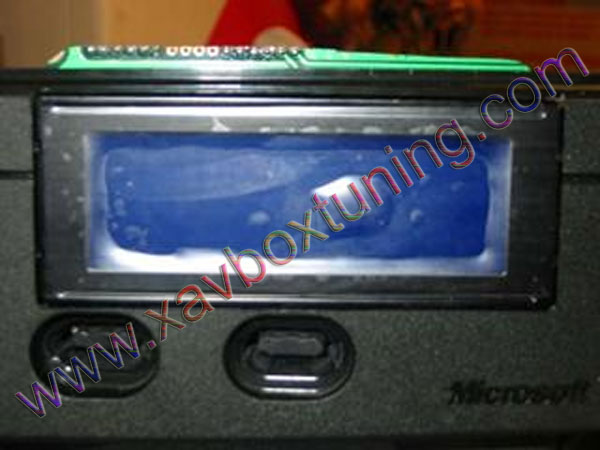

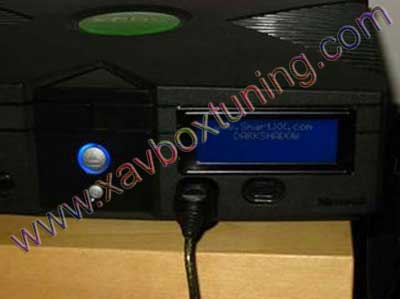

Voilà vous pouvez refermer votre Xbox et admirer le travail. Y'a pas à dire ça claque grave.
voila, fini !
Tuto réalisé par Daymon80 pour XavboxTuning.com
|
