Comment mettre des leds sur le port pad de la Gamecube

En aucun cas xavboxtuning et moi-même seront
tenus responsables des eventuels accidents !

A ceux qui veulent mettre des leds de n'importe quelles couleurs existantes dans les ports pad GC (bleu, rouge, vert, orange, UV, blanche, rose ou turquoise), nous allons vous montrer de quelle manière il faut procéder.

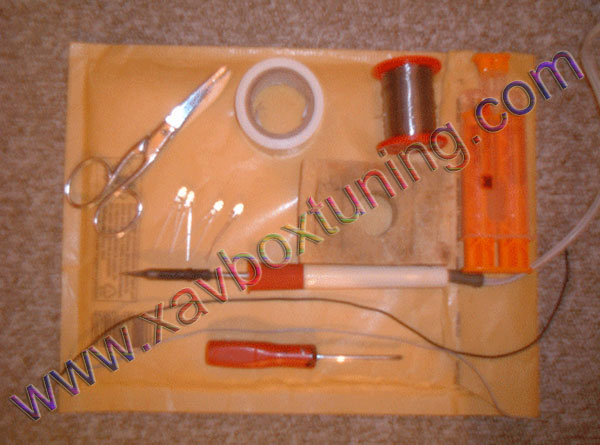

Matériel necessaire :

• un fer à souder
• de l'étain ainsi qu'une éponge imbibée d'eau pour nettoyer le fer à souder
• 2 fil de couleur différentes (noir pour le - et une autre couleur pour le +)
• une paire de ciseaux
• un petit tournevis plat
• de la colle transparente crystal (ou si vous avez de la colle pistolet) que vous trouverez chez Castorama
• du scotch d'électricien
• 4 leds de 5mm de 3,3 V (couleur choisi selon ses propres goûts)

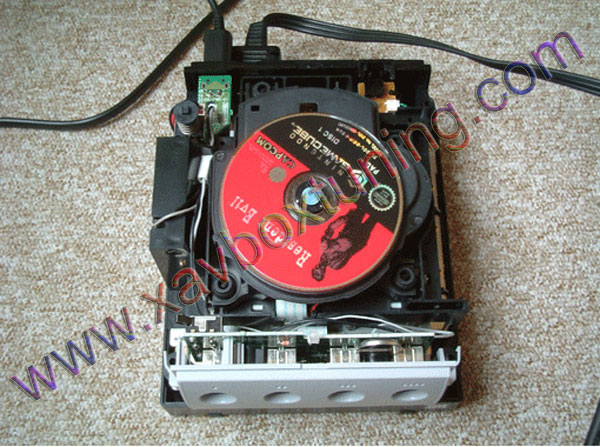

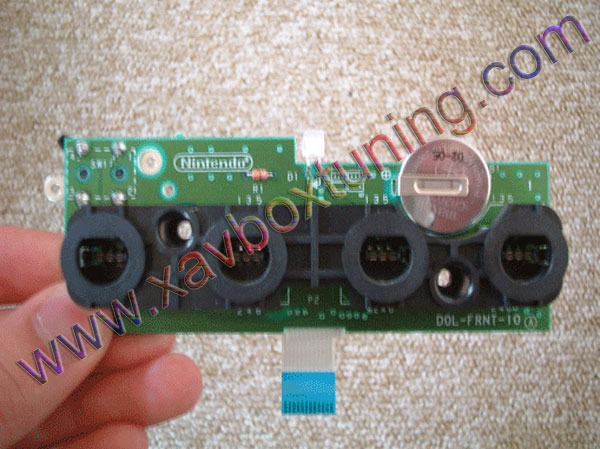

Après avoir démonter la coque de votre Gamecube grâce à un tournevis fait maison (voir tuto sur le site ) enlevez la façade avant et ne prenez que le circuit imprimé que vous aurez détaché au préalable de son support !!!

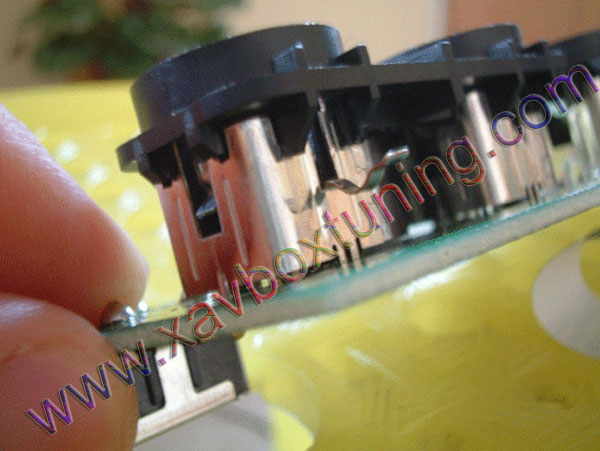

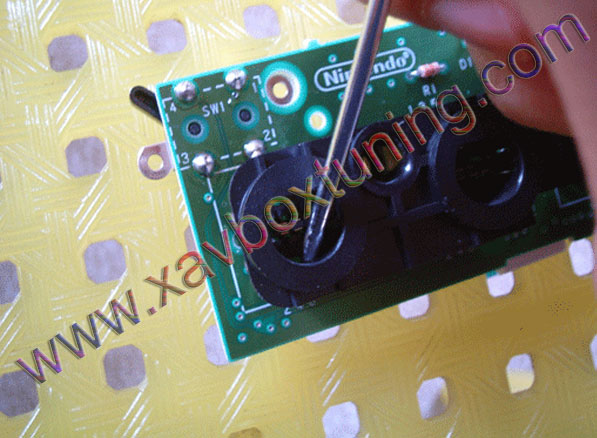

Une fois en main, prendre un petit tournevis plat et enfoncer le tournevis dans le port pad sur la patte d'en bas. Essayez de viser le centre de la patte pour qu'elle puisse se courber et ainsi se dégager. Répétez cette opération sur les 4 ports pad !

voici la patte du dessous dégagée :

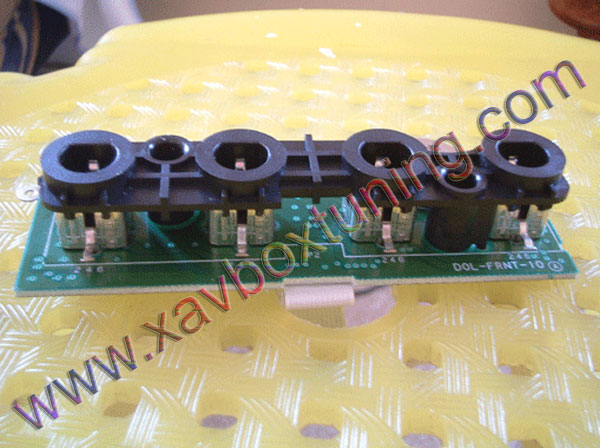

Et voici les 4 pattes de dessous dégagées :

Enlevez carrément les pattes de dessous en faisant des mouvements de vas et vient de haut en bas pour les casser !!!

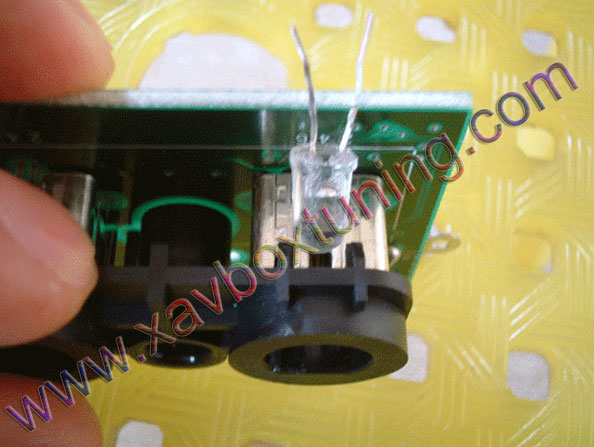

Prenez une led et la placez-la comme sur la photo c'est-à-dire en oblique. Observez bien qu'il y a un petit espace entre la position de la led et le bout du port pad :

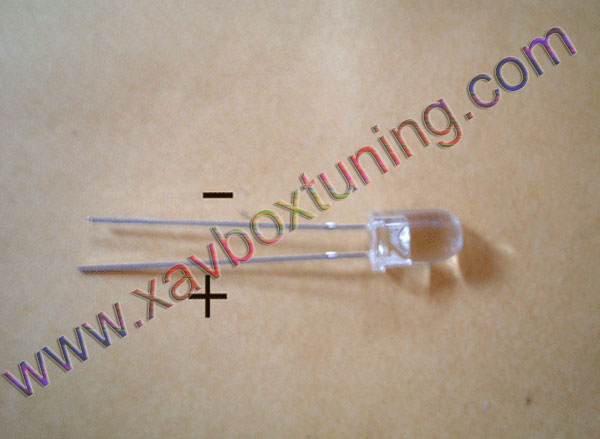

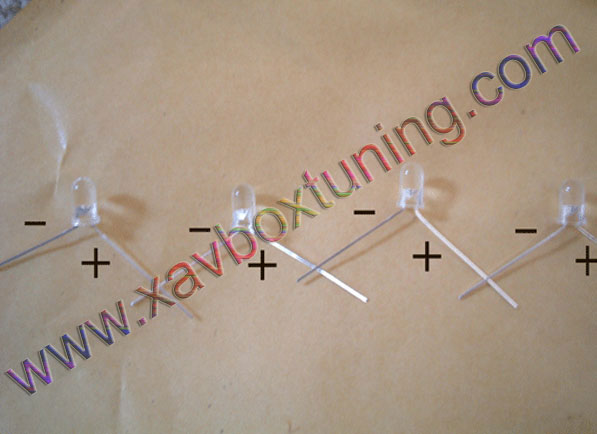

Avant de coller les leds sur le circuit imprimé vérifiez la polarité de la led : la grande patte = le + et la petite = le -

Dans notre cas nous faisons un montage en série des leds sur le circuit imprimé donc suivez bien cette photo (Il n'est pas nécessaire de mettre une résistance car la somme des 4 leds font 13,6V et comme l'alimentation du ventilateur ne fait que 12V on ne risque pas de griller les leds); on commence avec le + pour finir sur le - !!

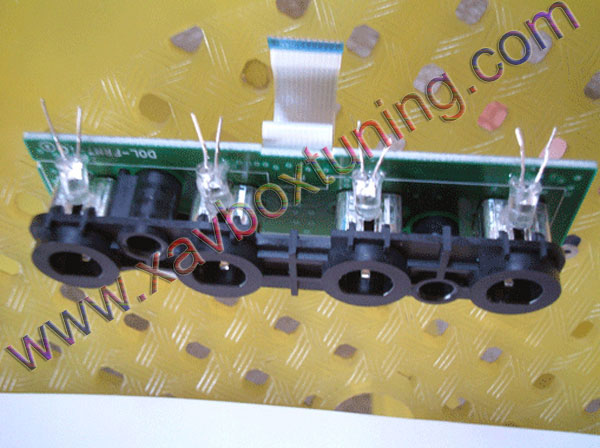

Une fois que le montage est vérifié, badigeonnez la led de cette colle et faire attention à ce que la led garde toujours cette position !! Répétez cette opération sur les 3 autres ports pad comme ceci !!

observez bien qu’il y a de la colle là où il y a eu les pattes cassées et sur le circuit imprimé :

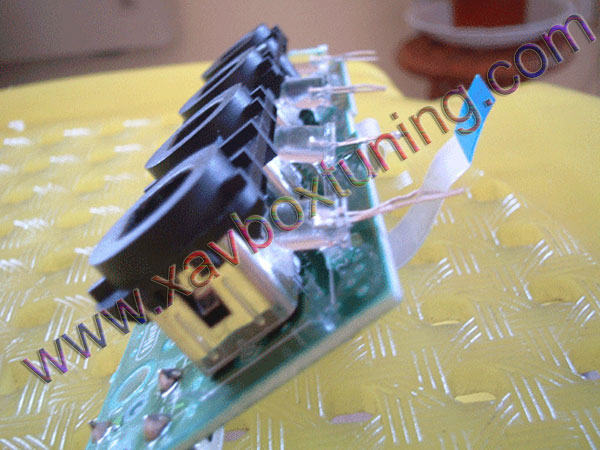

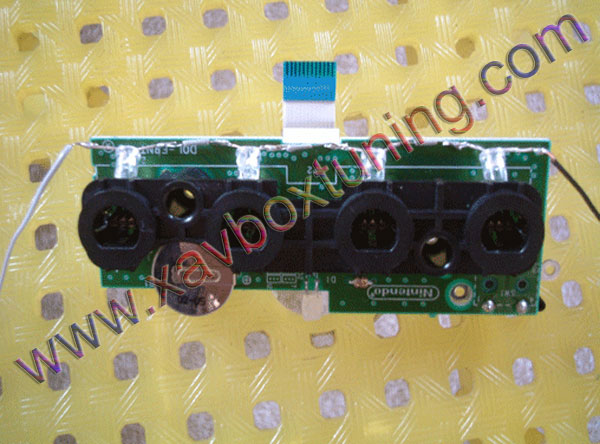

Ensuite soudez le fil gris ou n'importe quelle couleur à part le noir sur le + de la première led et soudez le fil noir sur le - de la dernière led comme sur cette photo :

Enlevez l'alimentation du ventilateur symbolisé par des fil gris (+) et noir (-) et dénudez-les comme ceci :

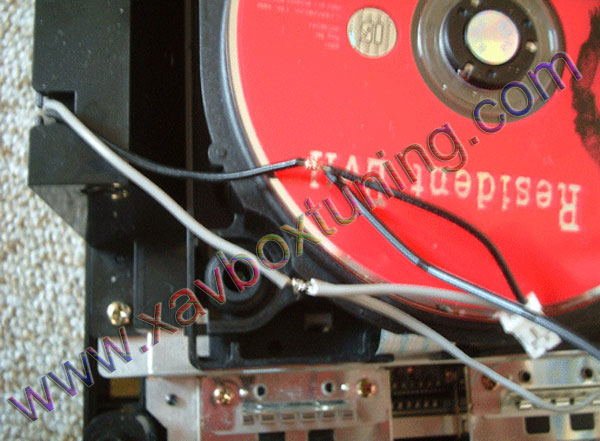

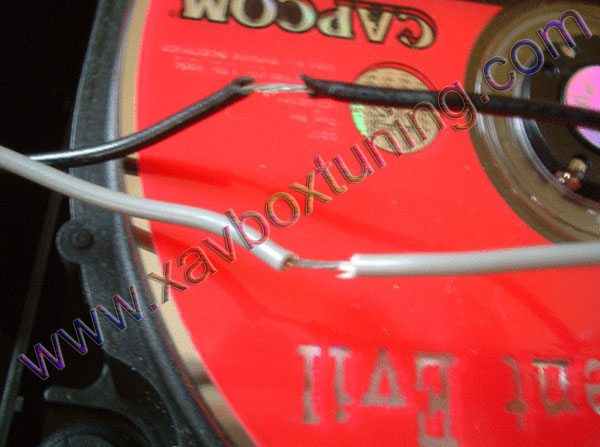

Il faut ensuite se repiquer dessus avec le kit led : le fil noir avec le noir (-) et le gris ou n'importe quelle couleur sur le gris (+) comme ceci :

Après avoir isolé le tout avec du scotch d'électricien, rebranchez l'alimentation du ventilateur.

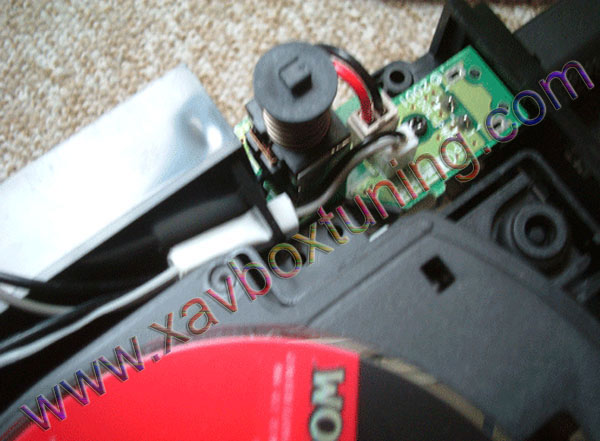

Voilà maintenant remontez la façade avant comme au départ en vérifiant de ne pas pincer les fils :

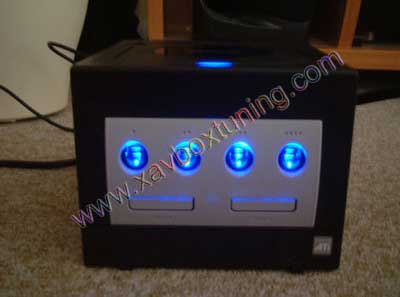

Remonter ensuite la coque et il ne vous reste plus qu'à admirer le travail accompli :

Tuto réalisé par Daymon80 pour XavboxTuning.com
