Eclairage des bouton C et Z du Nunchuk

ce dont vous avez besoin :

• Tournevis TriWing (nintendo)
• Pince à bec (ou à épiler)
• Une diode (Type 0603) en vert ou bleu ou rouge ou jaune
• Des fils tres fins
• Du double face
• Fer à souder
• De l'etein
• Et pouquoi pas un pistolet à colle (de la colle néoprène peut tout autant faire l'affaire)
• Un Nunchuck

Etape 1 :

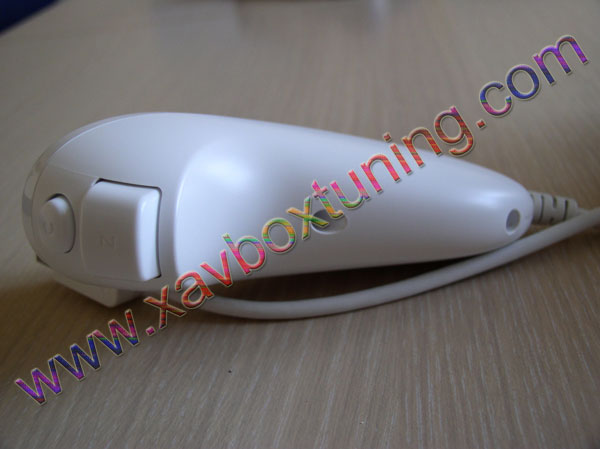

Commencez par enlever les deux vis triwing placés sous le Nunchuck.

Etape 2 :

Une fois que les vis sont enlevées, soulevez le logement supérieur outre de la base à partir d'où le câble sort le Nunchuck.

Etape 3 :

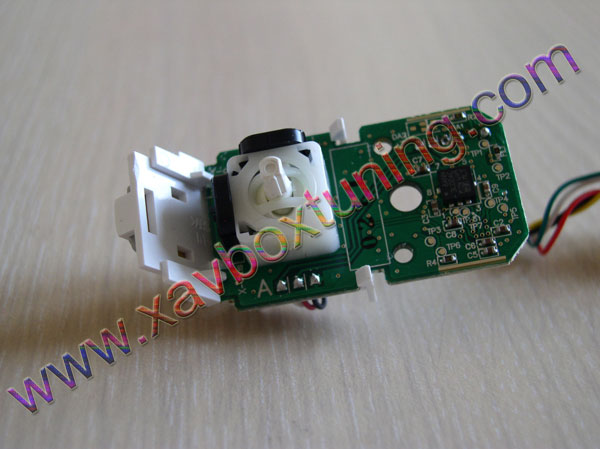

La carte principale du Nunchuck peut être simple enlevé en se soulevant vers le haut. Notez les deux points test de mesure que ce mod emploiera.

Etape 4 :

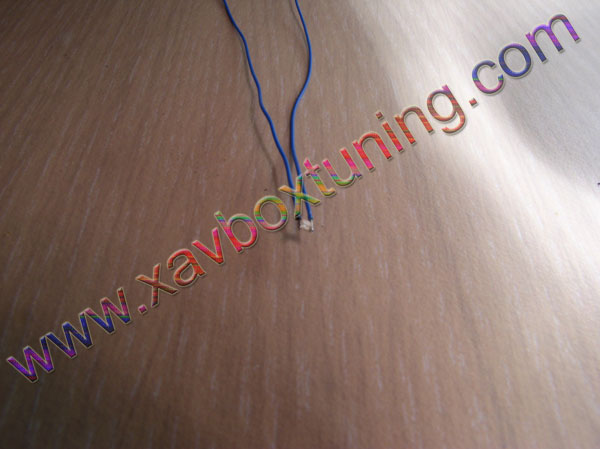

Pour préparer la Diode, soudez les deux fils fins.

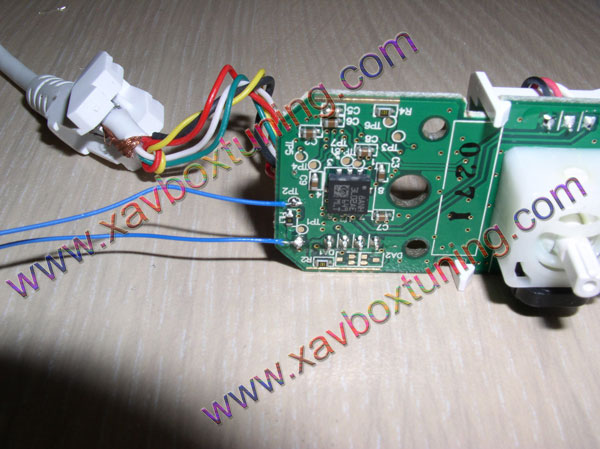

Etape 5 :

La Diode est alors soudée sur les deux points test de mesure, Le sommet du triange au dos de la diode sur TP2.

Etape 6 :

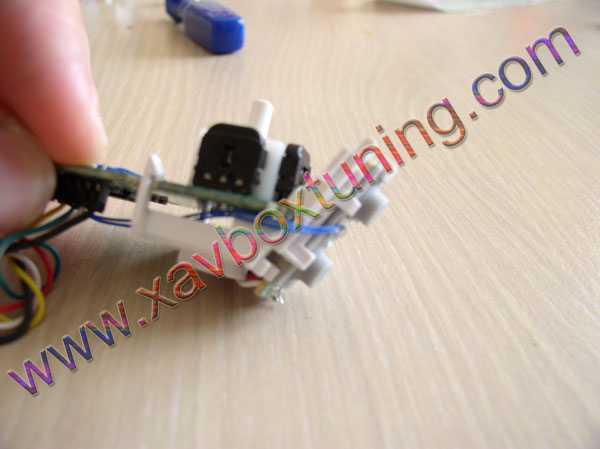

Passez les fils sur le coté du nunchuck et placez la diode entre les deux boutons la faire tenir avec du double Face.
Pour maintenir les fils devant mettre un point de colle au passage defils devant

Etape 7 :

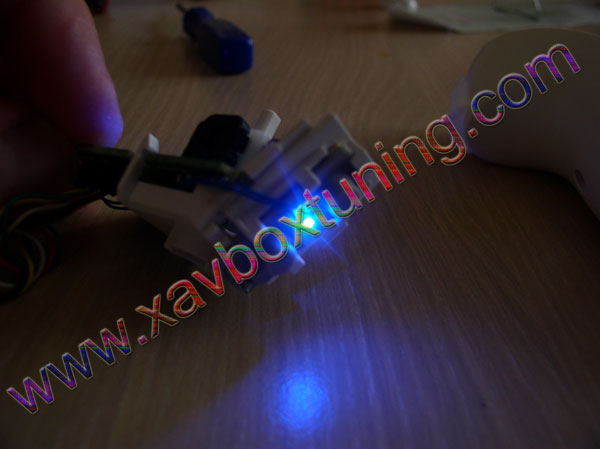

Faire les tests

Etape 9 :

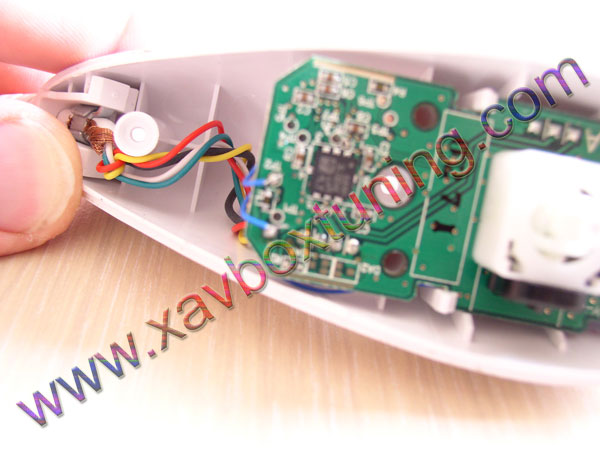

Pour refermer le capot du nunchuck positionnez bien les fils

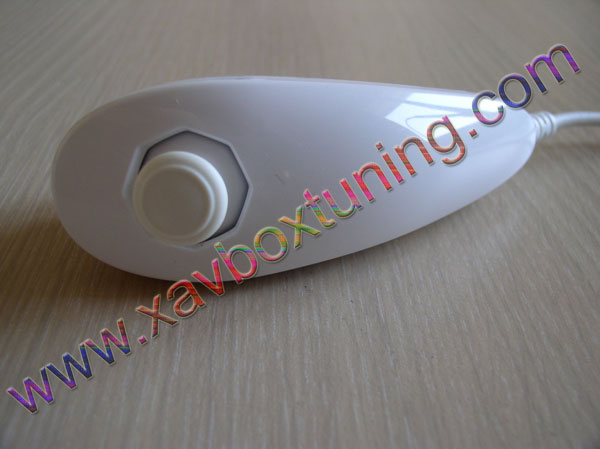

Etape 9 :

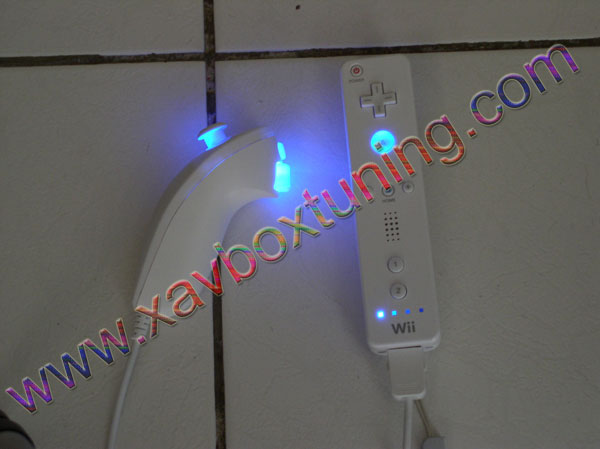

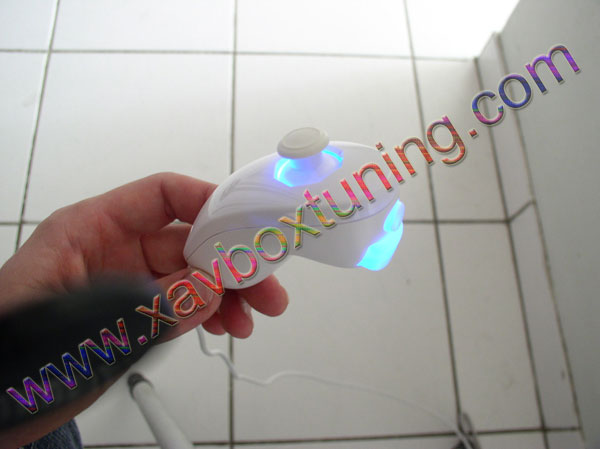

Avant le remontage, examinez le Nunchuck pour s'assurer vos travaux de mod. Rassemblez après des étapes 1-3 à l'envers l'ordre.

Voir également le tuto sur le bouton A de la Wiimote

Tuto réalisé par Zombi, en juin 2007 pour XavboxTuning.com
